Camera Link 组件介绍:
Camera Link 标准规范了数字摄像机和图像采集卡之间的接口,采用了统一的物理接插件和线缆定义。只要是符合Camera Link 标准的摄像机和图像卡就可以物理上互联。Camera Link 标准中包含Base,Medium,Full 三个规范,但都使用统一的线缆和接插件。Camera Link Base 使用4 个数据通道,Medium 使用了8 个数据通道,Full 使用12 个数据通道。Camera Link 标准支持的最高数据传输率可达680MB/s。 Camera Link 标准中还提供了一个双向的串行通讯连接。图像卡和摄像机可以通过它进行通信,用户可以通过从图像卡发送相应的控制指令来完成摄像机的硬件参数设置和更改,方便用户以直接编程的方式控制摄像机。 从Camera Link 标准推出之日起,各个图像卡生产商就积极支持该标准,因此,LVDS 和Channel Link 接口的硬件已经淡出了市场。如果用户需要开发一个新的高性能机器视觉系统,无论是选择摄像机还是图像卡时,都应该优先考虑采用Camera Link 接口的产品。

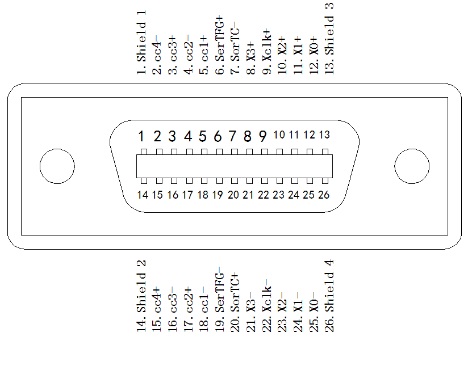

接口引脚功能介绍:
Camera link线缆组件型号规格如下表,可下载相关资料:
序号 | 类别 | 线缆名称/规格 | 线材规格(直径D) | 接口类型 | 规格书下载 |
1 | Camera Link系列 | MDR对SDR 直对弯 | D:Φ9.5mm | MDR/SDR | 点击查看 |
2 | SDR对SDR 直对弯 | D:Φ9.5mm | SDR | 点击查看 | |
3 | SDR对SDR 弯对弯 | D:Φ9.5mm | SDR | 点击查看 | |
4 | SDR对SDR 直对直 | D:Φ9.5mm | SDR | 点击查看 | |
5 | MDR对SDR 直对直 | D:Φ9.5mm | MDR/SDR | 点击查看 | |
6 | MDR对MDR 直对直(白色) | D:Φ9.5mm | MDR | 点击查看 | |
7 | MDR对MDR 直对弯 | D:Φ9.5mm | MDR | 点击查看 | |
8 | MDR对MDR 直对直(白色) | D:Φ9.5mm | MDR | 点击查看 | |
9 | MDR对MDR 直对弯(白色) | D:Φ9.5mm | MDR | 点击查看 |

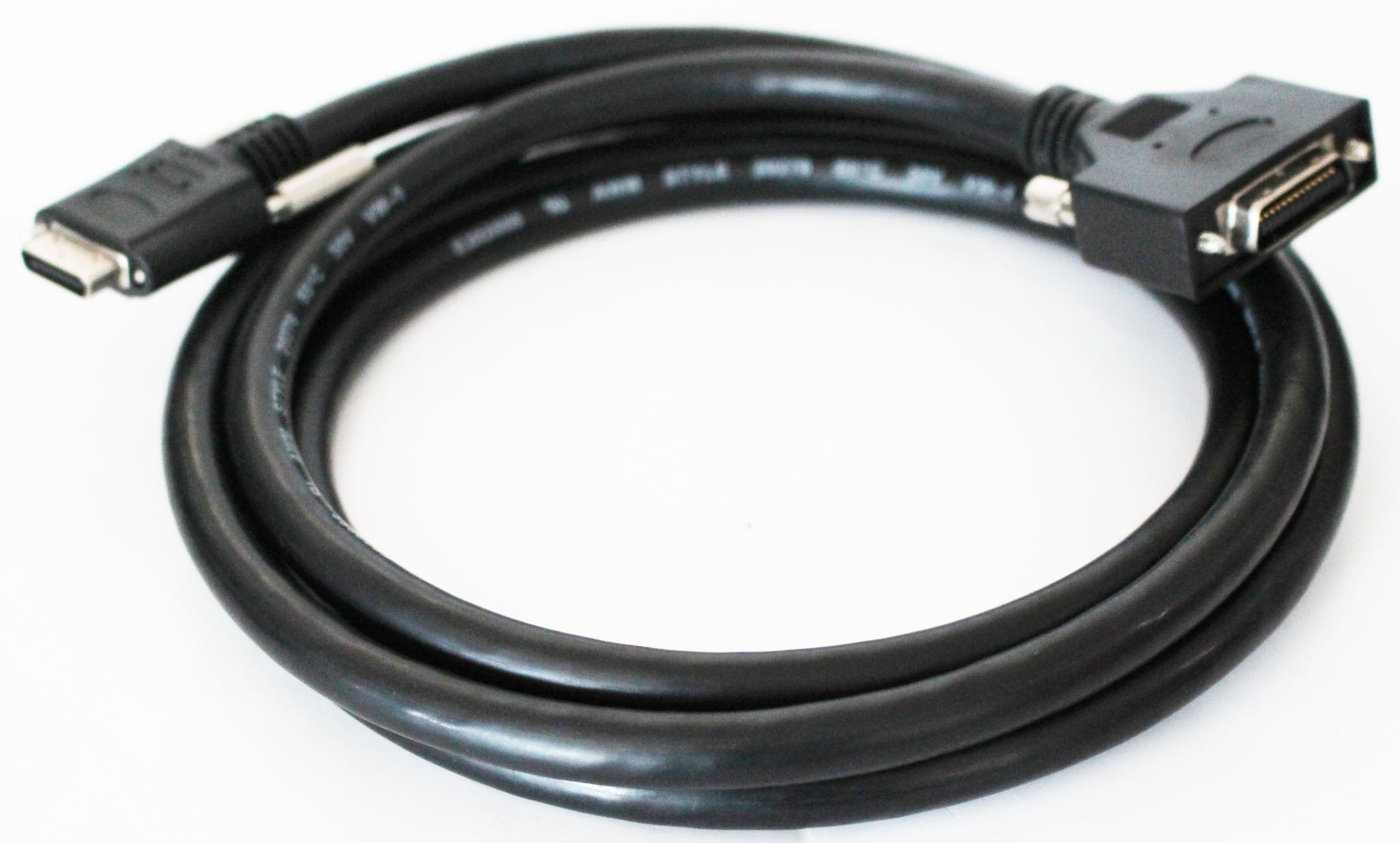

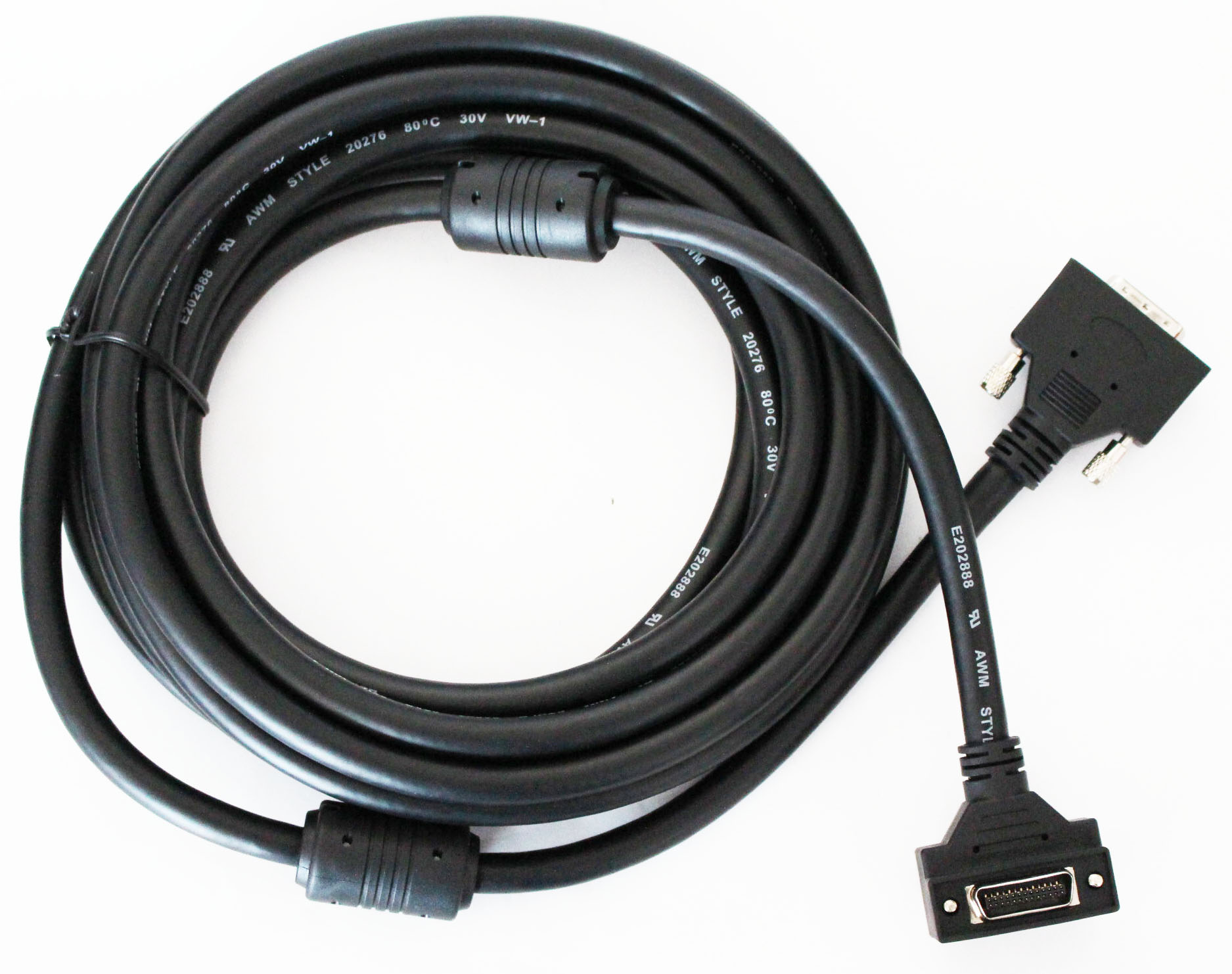

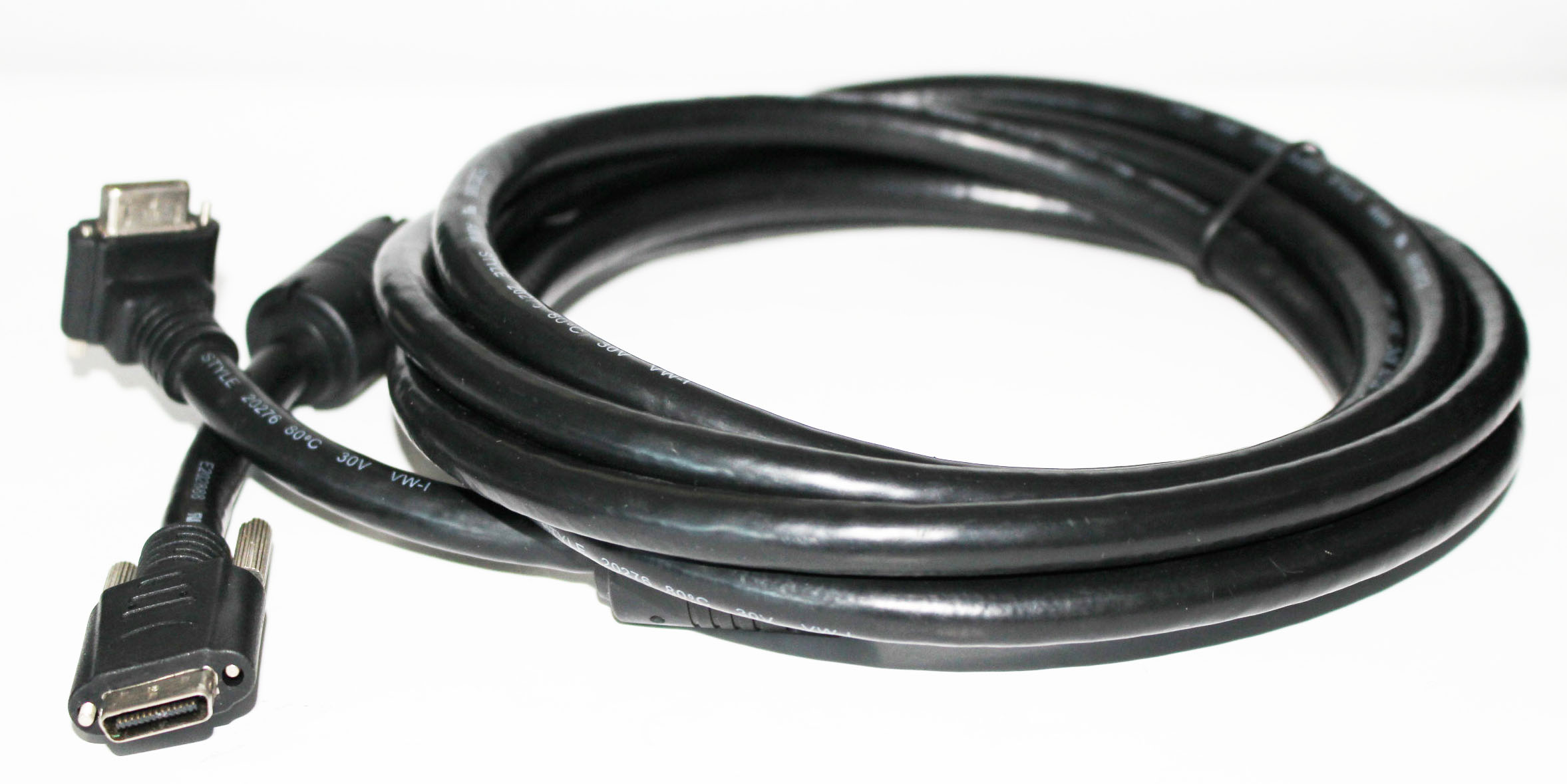

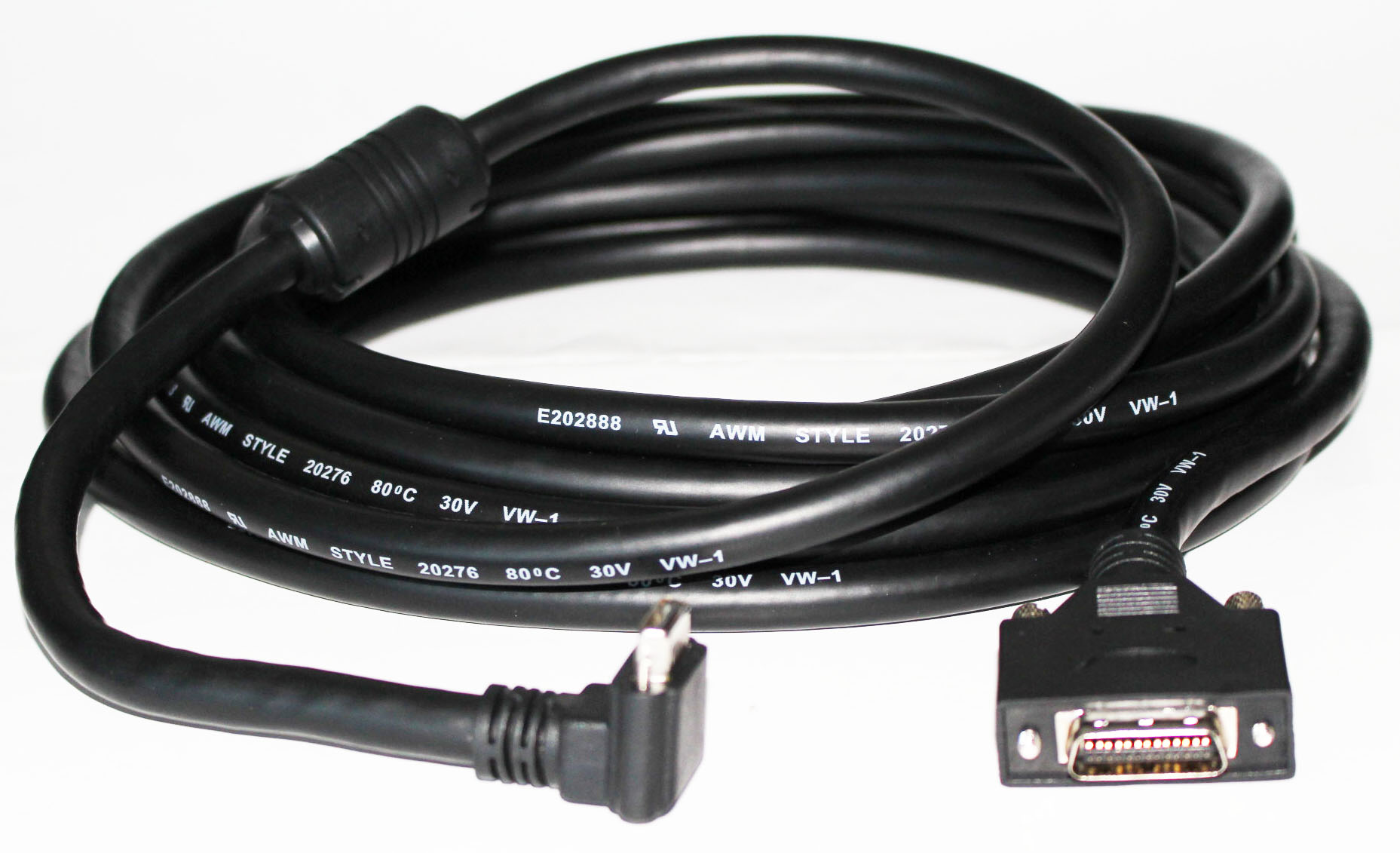

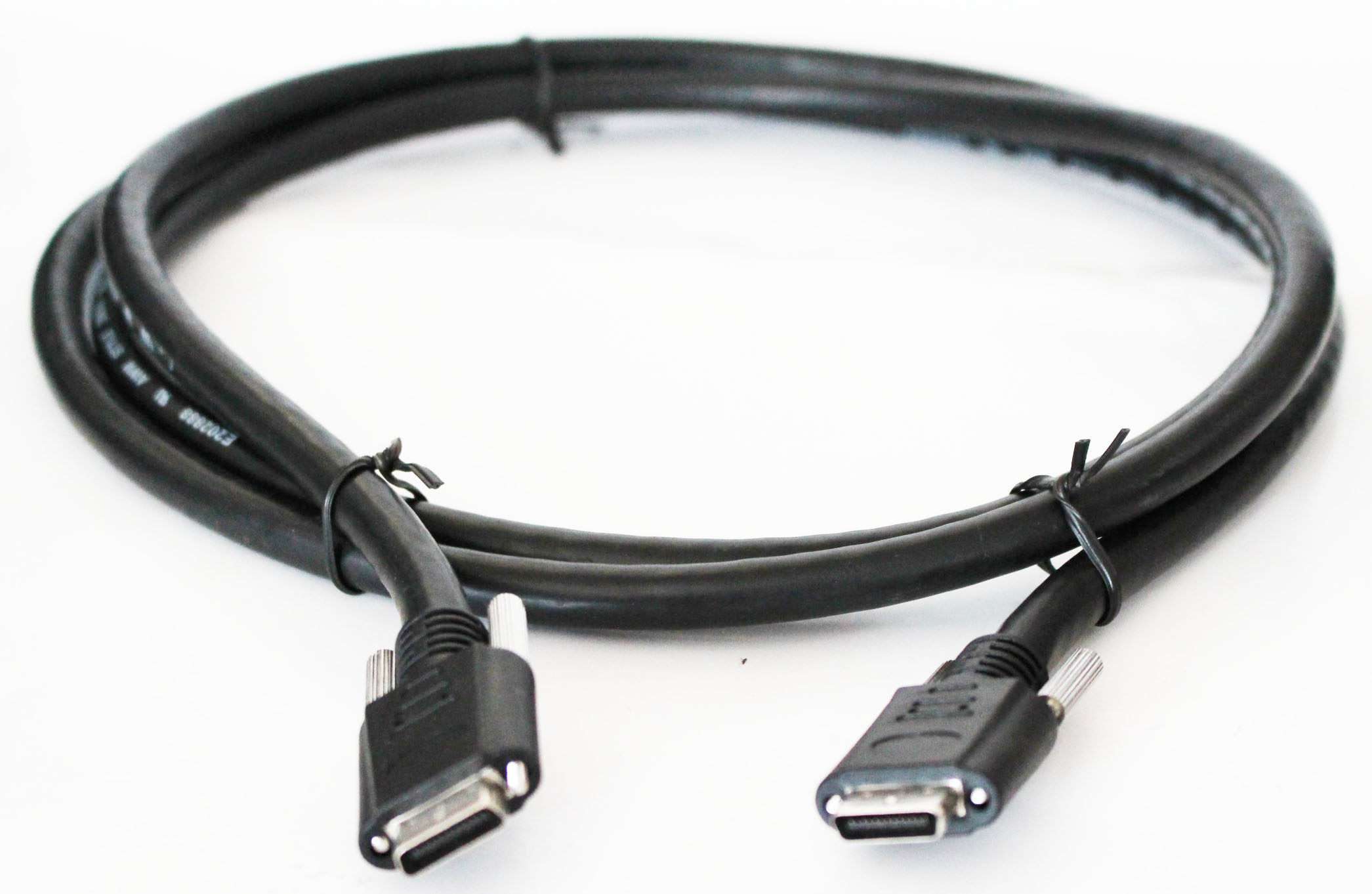

相关图片:
