7路数字光源控制器
产品类别:优实泰

 7路数字光源控制器(UST-DP07CH)(规格书点击查看或下载)

数字控制器软件及说明书下载点击下载
型号说明:
UST
-
DP
07CH
-
05
/
100
优实泰

数字控制器
输出通道数

输出电压(V)

****输出电流(mA)

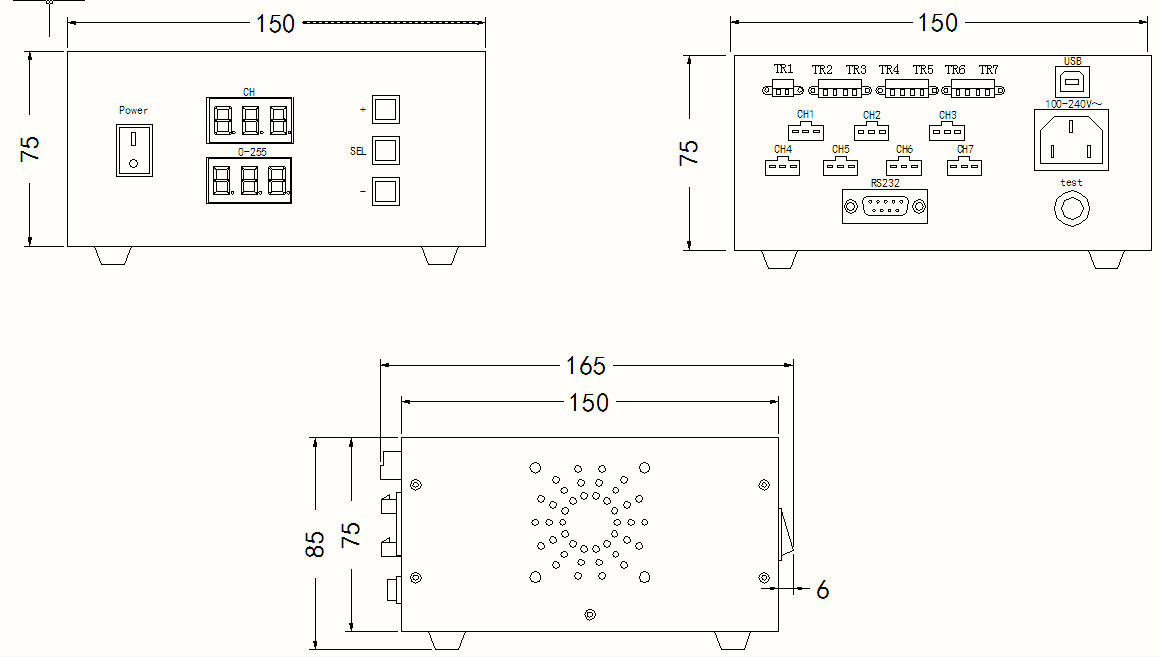

输出7路,255级亮度调节。输出亮度支持手动调节和软件调节,软件调节连接串口支持“RS232”和“USB”串口。两个3位高亮数码管显示,“CH”位显示当前调节的通道,“0-255”显示当前调节的亮度等级。输入电压AC100V-240V,输出电压5V12V24V可选,****输出电流可自由选择(由客户自定,下单时注明所需电压和功率,总功率默认不超过50W,功率大的需要定制)。带有外触发功能,可通过PLC或者其它触发来控制光源的开/关,宽电压触发3V-24V。用户调节好每一通道所需的亮度之后,按一下“test”按钮进入触发状态,此时CH位的右下角最后一位小数点亮,所有通道亮度关闭,需通过外触发来点亮,点亮时间为PLC或者其它电压形成回路的持续时间长短来决定,触发电压断开则光源灭;再次按一下“test”按钮返回常亮状态,CH位的右下角最后一位小数点灭,此时可调节每一通道的亮度等级。注:外触发时有时间延时,延时时间≤12us。无安装孔位带脚垫,需要锁螺丝安装的提前通知,配安装块。外形尺寸153*138*71.3mm,输出接口3pin SM端子。


安装支架:

根据产品需要,脚垫取消后可选择使用竖放或横放安装支架。(尺寸如上图)

产品参数
