产品特点:1.由四组条形光组合,从四面打光;
2.每组角度可自由调节,适用性广;
3.每组亮度可独立控制;
4.铝材外壳高效散热,使用寿命长。
应用领域:1.PCB基板和IC元件检测及焊锡检查;
2.包装条码及球形物体照明;
3.Mark点定位;
4.显微镜照明。
型号说明:
照射原理:
应用案列:
选型指南:
型号 | 颜色 | 电压(DCV) | 功率(W) | 外型尺寸(mm) | 规格书下载 |
UST-FBL4015 | R,G,B,W,UV,IR | 12/24 | 7.68 | 104*104*30 | 点击下载 |
UST-FBL8015 | R,G,B,W,UV,IR | 12/24 | 15.36 | 150*150*27 | 点击下载 |
UST-FBL10015 | R,G,B,W,UV,IR | 12/24 | 19.2 | 166*166*29 | 点击下载 |
UST-FBL12015 | R,G,B,W,UV,IR | 12/24 | 23.04 | 186*186*29 | 点击下载 |
UST-FBL16015 | R,G,B,W,UV,IR | 12/24 | 30.72 | 226*226*29 | 点击下载 |
UST-FBL20015 | R,G,B,W,UV,IR | 12/24 | 38.4 | 270*270*29 | 点击下载 |
注:所有条形光源均可增加可调安装支架变为组合光源 | |||||

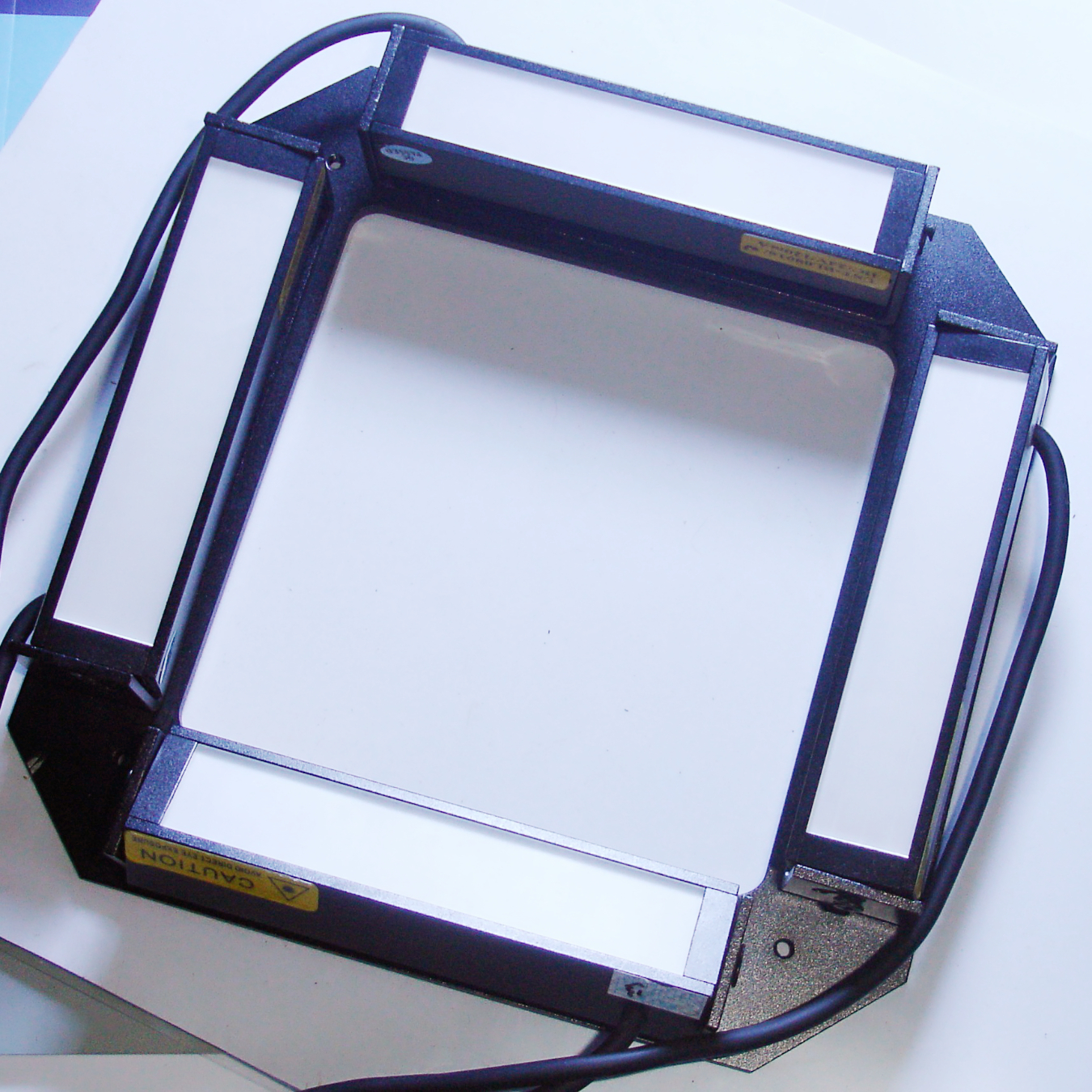

图片展示:
Product features: combination is composed of four groups of strip light, from all;
Each angle can be adjusted freely, wide applicability;
Each brightness can be controlled independently;
Aluminum shell of high heat, long service life.
Application: PCB substrate and the IC element detection and solder inspection;
Packaging bar code and a spherical object illumination;
Mark point positioning;
Microscope illumination.
Selection guide:
光源型号 | 单组光源长度(mm) | 可调角度 | 外形尺寸(mm) | 可选颜色 | 功率 | 规格书下载 | ||
内径 | 外径 | 12V | 24V | |||||
UST-FBL40 | 40 | 0-90° | 58*58 | 104*104 | R/B/W/P/O/Y/IR(注①) | 160mA*4 | 80mA*4 | 点击查看 |
UST-FBL80 | 80 | 0-90° | 98*98 | 150*150 | R/B/W/P/O/Y/IR | 320mA*4 | 160mA*4 | 点击查看 |
注①:R为红色(Red) B为蓝色(Blue) W为白色(White) P为紫色(Purple) O为橙色(Orange) Y为黄色(Yellow) IR为红外(Infra-red)有850和940 |
The picture shows:
