环形无影光源
产品类别:UST

产品特点：

          1.高亮LED紧密排列，亮度高光线均匀；
          2.不同颜色通过漫反射板将光射到不同的方向；
          3.反光强度一致，过滤局部的反光干扰；
          4.铝材外壳高效散热，使用寿命长。

应用领域：

          1.反光表面的图案和字符识别与检测；
          2.替代普通环形光具有更高均匀性。

型号说明：

照射原理：

应用案列：

选型指南：

型号 颜色 电压(DCV) 功率(W) 发光直径(mm) 外型尺寸(mm) 规格书下载

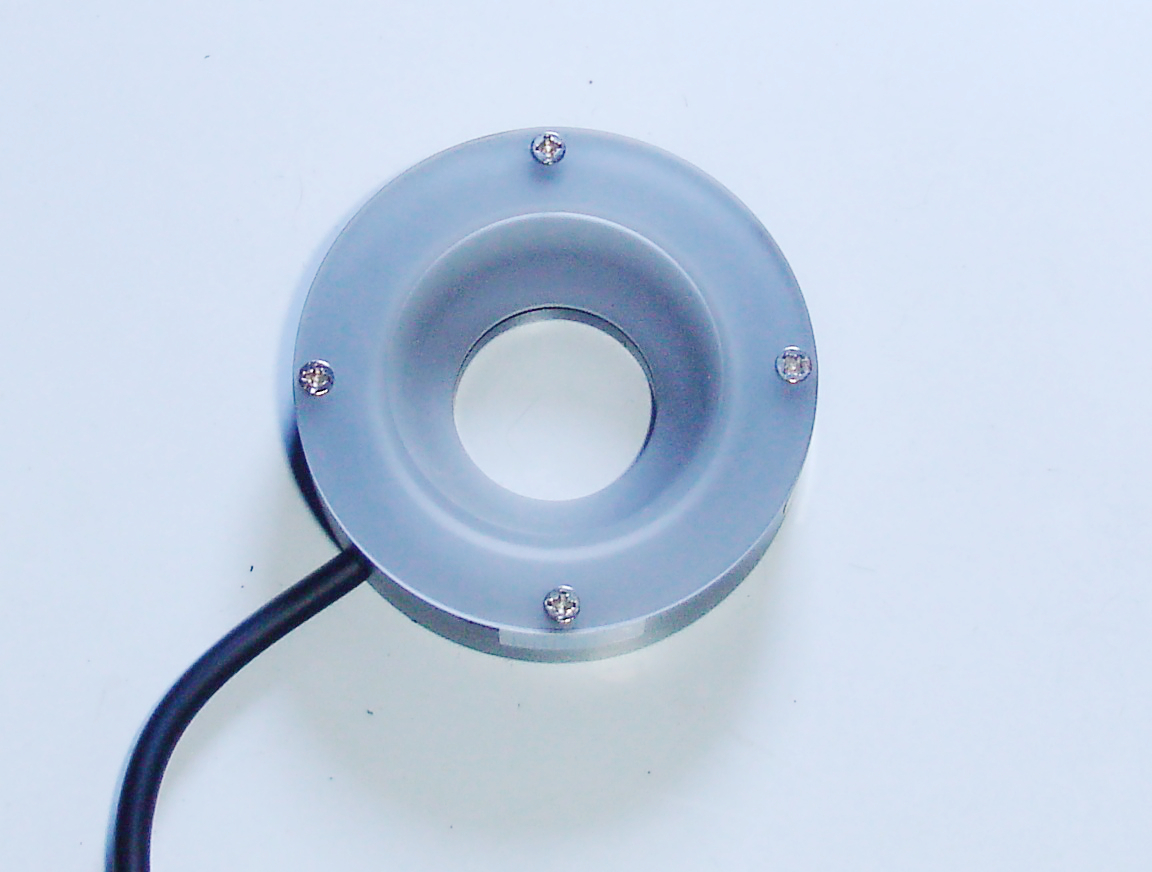

UST-RIU50 R,G,B,W,UV,IR 12/24 1.92 36 50*20*15 点击下载
UST-RIU60 R,G,B,W,UV,IR 12/24 1.92 46 60*28*15 点击下载

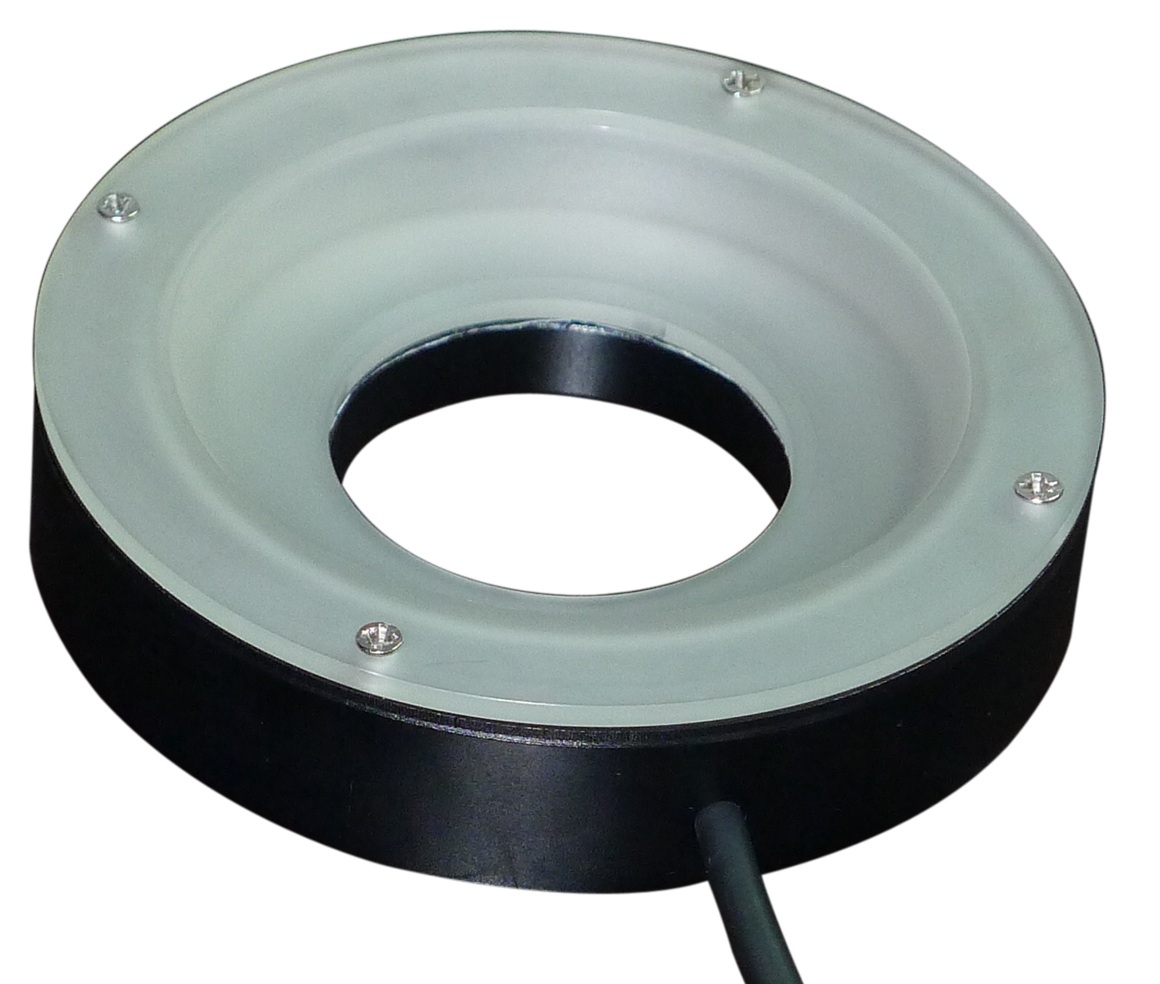

UST-RIU80 R,G,B,W,UV,IR 12/24 3.36 64 80*36*18 点击下载
UST-RIU100 R,G,B,W,UV,IR 12/24 3.36 84 100*40*18 点击下载
UST-RIU120 R,G,B,W,UV,IR 12/24 6.24 104 120*34*18 点击下载

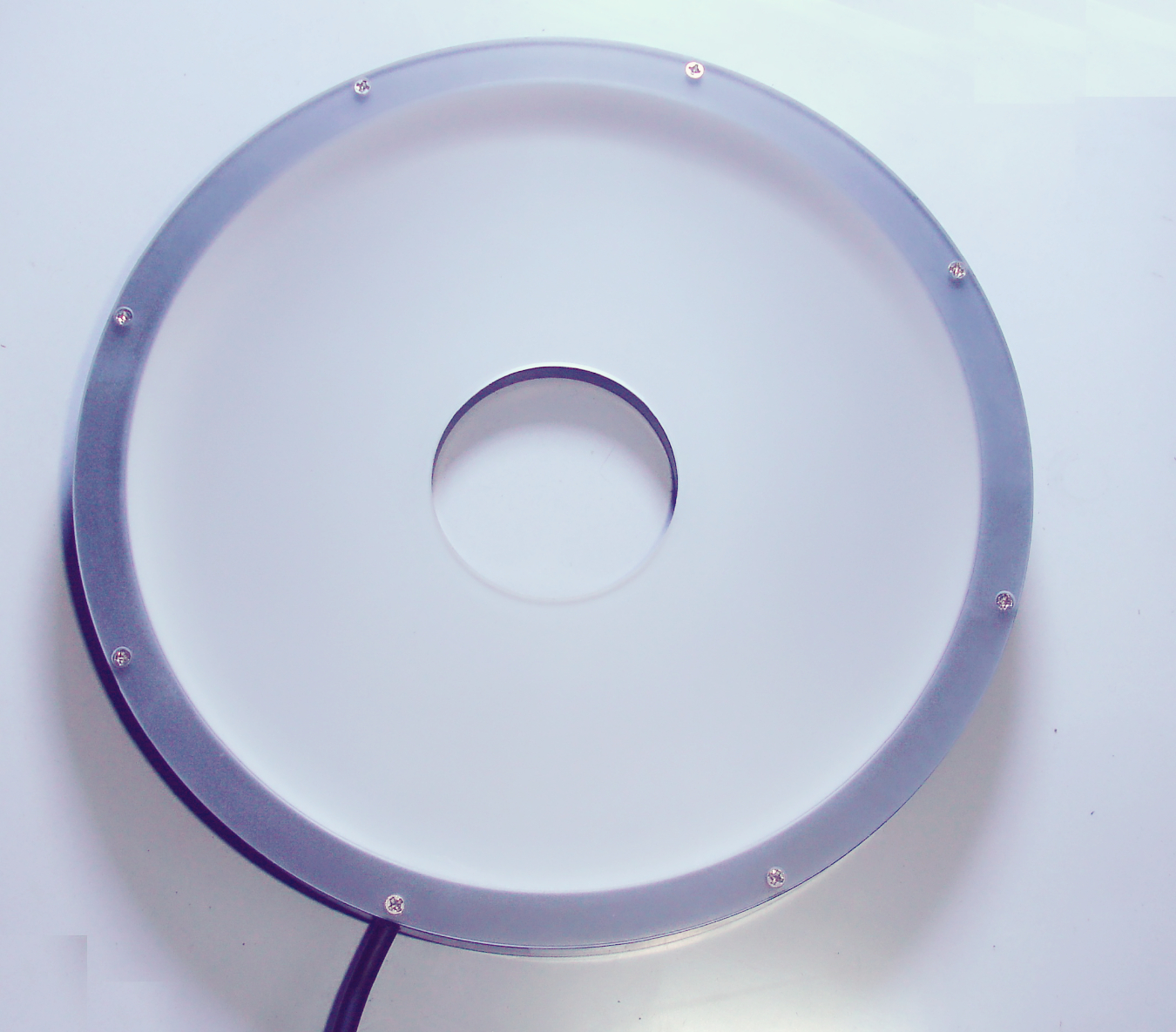

UST-RIU150 R,G,B,W,UV,IR 12/24 6.24 134 150*40*18 点击下载

图片展示：

产品参数

Product features: high brightness LED closely arranged, high brightness light even;
Different colors by diffuse reflection board will light to different directions;
The intensity of reflection, reflective interference filter local;
Aluminum shell of high heat, long service life.
Application: reflective surface pattern and character recognition and detection;
Instead of the conventional optical ring with high uniformity.

Selection guide:



光源型号 光源外径(mm) 光源内径(mm) 颜色 功率 规格书下载
12V 24V
UST-RIU50 50 20 R、B、W、P、O、Y、IR 140mA 70mA 点击查看
UST-RIU60 60 28 R、B、W、P、O、Y、IR 160mA 80mA 点击查看
UST-RIU80 80 36 R、B、W、P、O、Y、IR 200mA 100mA 点击查看
UST-RIU100 100 40 R、B、W、P、O、Y、IR 280mA 140mA 点击查看
UST-RIU120 120 34 R、B、W、P、O、Y、IR 300mA 150mA 点击查看
UST-RIU150 150 40 R、B、W、P、O、Y、IR 320mA 160mA 点击查看
特点：1.高亮LED紧密排列，亮度高光线均匀；
     2.不同颜色通过漫反射板将光射到不同的方向；
     3.反光强度一致，过滤局部的反光干扰；
     4.铝材外壳高效散热，使用寿命长。		 应用领域：
1.反光表面的图案和字符识别与检测；
2.替代普通环形光具有更高均匀性。





The picture shows:
