产品特点:1.1-4排LED可选,长度任意;
2.多光源多角度长度宽度灵活;
3.采用高密度高亮LED阵列,高度高光线均匀;
4.铝材外壳高效散热,使用寿命长。
应用领域:1.平面产品的厚度及缺陷检测;
2.LCD等表面裂缝及破损的检测;
3.圆柱体的表面检测;
4.广泛应用于表面较宽大的被测产品打光。
型号说明:
照射原理:
应用案列:
选型指南:
类型
型号
颜色
电压(DCV)
功率(W)
规格书下载
单排灯珠
UST-BL4005
R,G,B,W,UV,IR
12/24
0.48
点击下载
UST-BL8005
R,G,B,W,UV,IR
12/24
0.96
点击下载
UST-BL10005
R,G,B,W,UV,IR
12/24
1.2
点击下载
UST-BL18005
R,G,B,W,UV,IR
12/24
2.16
点击下载
UST-BL26005
R,G,B,W,UV,IR
12/24
2.4
点击下载
UST-BL30005
R,G,B,W,UV,IR
12/24
3.5
点击下载
UST-BL36005
R,G,B,W,UV,IR
12/24
4.22
点击下载
UST-BL40005
R,G,B,W,UV,IR
12/24
4.8
点击下载
两排灯珠
UST-BL4010
R,G,B,W,UV,IR
12/24
0.96
点击下载
UST-BL8010
R,G,B,W,UV,IR
12/24
1.9
点击下载
UST-BL10010
R,G,B,W,UV,IR
12/24
2.4
点击下载
UST-BL16010
R,G,B,W,UV,IR
12/24
3.9
点击下载
UST-BL24010
R,G,B,W,UV,IR
12/24
5.4
点击下载
UST-BL28010
R,G,B,W,UV,IR
12/24
6.9
点击下载
UST-BL32010
R,G,B,W,UV,IR
12/24
7.9
点击下载
UST-BL40010
R,G,B,W,UV,IR
12/24
9.9
点击下载
三排灯珠
UST-BL4015
R,G,B,W,UV,IR
12/24
1.92
点击下载
UST-BL8015
R,G,B,W,UV,IR
12/24
3.84
点击下载
UST-BL10015
R,G,B,W,UV,IR
12/24
4.8
点击下载
UST-BL16015
R,G,B,W,UV,IR
12/24
7.68
点击下载
UST-BL20015
R,G,B,W,UV,IR
12/24
10.56
点击下载
UST-BL28015
R,G,B,W,UV,IR
12/24
13.44
点击下载
UST-BL34015
R,G,B,W,UV,IR
12/24
16.32
点击下载
UST-BL40015
R,G,B,W,UV,IR
12/24
19.2
点击下载
四排灯珠
UST-BL4020
R,G,B,W,UV,IR
12/24
2.4
点击下载
UST-BL8020
R,G,B,W,UV,IR
12/24
4.8
点击下载
UST-BL12020
R,G,B,W,UV,IR
12/24
7.68
点击下载
UST-BL16020
R,G,B,W,UV,IR
12/24
9.6
点击下载
UST-BL20020
R,G,B,W,UV,IR
12/24
13.4
点击下载
UST-BL26020
R,G,B,W,UV,IR
12/24
16.8
点击下载
UST-BL30020
R,G,B,W,UV,IR
12/24
20.16
点击下载
UST-BL50020
R,G,B,W,UV,IR
12/24
33.6
点击下载
备注:根据规格描述,发光面长度在规格尺寸上加10mm,规定在规格尺寸上加5MM。
如BL20020,即长度为210mm,宽度为25mm。底部安装位,发光长度内任意可调,端
面安装螺丝M3*4.

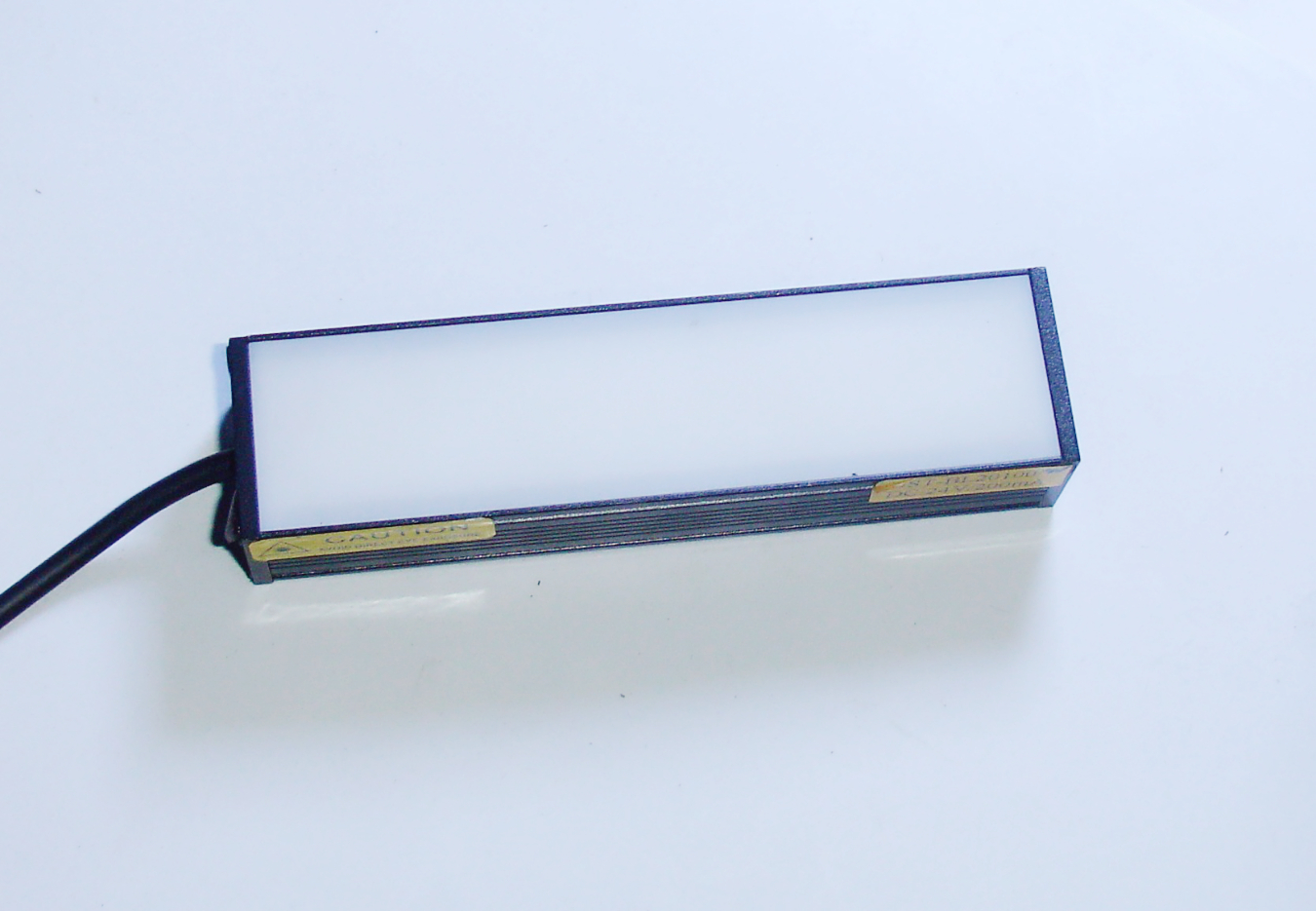

图片展示:
Product features: 1-4 LED optional, optional length;
Multi source multi angle length width flexibility;
Using high density bright LED array, high uniform light;
Aluminum shell of high heat, long service life.
Application: thickness and defect detection of flat products;
The surface crack and breakage detection in LCD;
The surface of the measuring cylinder;
Widely used in surface wide products being tested.
备注:根据规格描述,发光面长度在规格尺寸上加10mm,规定在规格尺寸上加5MM。
如BL20020,即长度为210mm,宽度为25mm。底部安装位,发光长度内任意可调,端
选型指南:(通用规格文件下载:
光源型号 | 外形尺寸(mm) | 发光面(mm) | 可选颜色 | 功率 | LED排数 | |
12V | 24V | |||||
UST-BL5010 | 60*15*20.6 | 50*10 | R/B/W/P/O/Y/IR | 1000mA | 500mA | |
UST-BL8010 | 90*15*20.6 | 80*10 | R/B/W/P/O/Y/IR | 1600mA | 800mA | |
UST-BL6022 | 60*22*14 | 60*22 | R/B/W/P/O/Y/IR(注①) | 120mA | 60mA | 3排/4排 |
UST-BL6022H | 60*22*14 | 60*22 | R/B/W/P/O/Y/IR | 200mA | 100mA | 3排/4排 |
UST-BL4015 | 50*20*12 | 40*15 | R/B/W/P/O/Y/IR | 160mA | 80mA | 3排 |
UST-BL8015 | 90*20*12 | 80*15 | R/B/W/P/O/Y/IR | 320mA | 160mA | 3排 |
UST-BL10015 | 110*20*12 | 100*15 | R/B/W/P/O/Y/IR | 400mA | 200mA | 3排 |
UST-BL12015 | 130*20*12 | 120*15 | R/B/W/P/O/Y/IR | 480mA | 240mA | 3排 |
UST-BL16015 | 170*20*12 | 160*15 | R/B/W/P/O/Y/IR | 640mA | 320mA | 3排 |
UST-BL17015 | 180*20*12 | 170*15 | R/B/W/P/O/Y/IR | 1600mA | 800mA | |
UST-BL18015 | 190*20*12 | 180*15 | R/B/W/P/O/Y/IR | 720mA | 360mA | 3排 |
UST-BL20015 | 210*20*12 | 200*15 | R/B/W/P/O/Y/IR | 800mA | 400mA | 3排 |
UST-BL22015 | 230*20*12 | 220*15 | R/B/W/P/O/Y/IR | 960mA | 480mA | |
UST-BL24015 | 250*20*12 | 240*15 | R/B/W/P/O/Y/IR | 960mA | 480mA | 3排 |
UST-BL28015 | 290*20*12 | 280*15 | R/B/W/P/O/Y/IR | 1120mA | 560mA | 3排 |
UST-BL30015 | 310*20*12 | 300*15 | R/B/W/P/O/Y/IR | 1200mA | 600mA | 3排 |
UST-BL38015 | 390*20*12 | 380*15 | R/B/W/P/O/Y/IR | 1520mA | 760mA | 3排 |
UST-BL40015 | 410*20*12 | 400*15 | R/B/W/P/O/Y/IR | 1600mA | 800mA | 3排 |
UST-BL4020 | 50*27*19 | 40*20 | R/B/W/P/O/Y/IR | 160mA | 80mA | 4排 |
UST-BL8020 | 90*27*19 | 80*20 | R/B/W/P/O/Y/IR | 320mA | 160mA | 4排 |
UST-BL10020 | 110*27*19 | 100*20 | R/B/W/P/O/Y/IR | 400mA | 200mA | 4排 |
UST-BL12020 | 130*27*19 | 120*20 | R/B/W/P/O/Y/IR | 480mA | 240mA | 4排 |
UST-BL14020 | 150*27*19 | 140*20 | R/B/W/P/O/Y/IR | 560mA | 280mA | 4排 |
UST-BL16020 | 170*27*19 | 160*20 | R/B/W/P/O/Y/IR | 640mA | 320mA | 4排 |
UST-BL18020 | 190*27*19 | 180*20 | R/B/W/P/O/Y/IR | 720mA | 360mA | 4排 |
UST-BL20020 | 210*27*19 | 200*20 | R/B/W/P/O/Y/IR | 800mA | 400mA | 4排 |
UST-BL22020 | 230*27*19 | 220*20 | R/B/W/P/O/Y/IR | 880mA | 440mA | 4排 |
UST-BL24020 | 250*27*19 | 240*20 | R/B/W/P/O/Y/IR | 960mA | 480mA | 4排 |
UST-BL26020 | 270*27*19 | 260*20 | R/B/W/P/O/Y/IR | 1040mA | 520mA | 4排 |
UST-BL28020 | 290*27*19 | 280*20 | R/B/W/P/O/Y/IR | 1120mA | 560mA | 4排 |
UST-BL30020 | 310*27*19 | 300*20 | R/B/W/P/O/Y/IR | 1200mA | 600mA | 4排 |
UST-BL38020 | 390*27*19 | 380*20 | R/B/W/P/O/Y/IR | 1520mA | 760mA | 4排 |
UST-BL40020 | 410*27*19 | 400*20 | R/B/W/P/O/Y/IR | 1600mA | 800mA | 4排 |
UST-BL4030 | 50*35*20 | 40*30 | R/B/W/P/O/Y/IR | 360mA | 180mA | |
UST-BL8030 | 90*35*20 | 80*30 | R/B/W/P/O/Y/IR | 600mA | 300mA | |
UST-BL8050 | 90*55*18 | 80*50 | R/B/W/P/O/Y/IR | 1000mA | 500mA | |
UST-BL10050 | 110*55*18 | 100*50 | R/B/W/P/O/Y/IR | 1400mA | 700mA | |
UST-BL16050 | 170*55*18 | 160*50 | R/B/W/P/O/Y/IR | 2000mA | 1000mA | |
UST-BL18050 | 190*55*18 | 180*50 | R/B/W/P/O/Y/IR | 2400mA | 1200mA | |
UST-BL20050 | 210*55*18 | 200*50 | R/B/W/P/O/Y/IR | 2600mA | 1300mA | |
注①:R为红色(Red) B为蓝色(Blue) W为白色(White) P为紫色(Purple) O为橙色(Orange) Y为黄色(Yellow) IR为红外(Infra-red)有850和940 |
The picture shows:
